一、適用范圍
1、爆炸性氣體混合物危險場所：1區、2區。
2、爆炸性氣體混合物：ⅡA、ⅡB。
3、溫度組別：T1～T4。
4、防爆標志：ExdⅡBT4

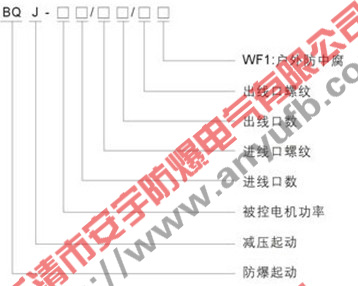

二、型號含義
三、產品特點
1、外殼為鋼板焊成。
2、內裝有自耦變壓器、交流接觸器、時間繼電器、中間繼電器、熱繼電器、電流互感器、轉換開關、熔斷器、電壓表、電流表、指示燈等。
3、具有過載、短路、失壓、斷相保護等功能。
4、鋼管或電纜布線均可。
四、技術參數
|
產品型號 |
電機功率 |
額定電流 |
自耦變壓器功率 |
電流互感器比值 |
防爆標志 |
|
BQJ-14 |
14 KW |
28 A |
14 KW |
100/5 A |
Exde Ⅱ BT4 |
|
BQJ-22 |
14 KW |
40 A |
14 KW |
|
BQJ-28 |
14 KW |
58 A |
14 KW |
|
BQJ-40 |
14 KW |
80 A |
14 KW |
|
BQJ-55 |
14 KW |
110 A |
14 KW |
|
BQJ-75 |
14 KW |
142 A |
14 KW |
|
BQJ-80 |
14 KW |
155 A |
115 KW |
|
BQJ-95 |
14 KW |
180 A |
115 KW |

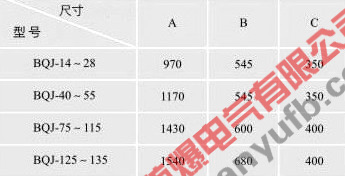

五、外形及安裝尺寸
|
BQJ系列防爆自耦減壓起動器（IIB）
